Elektronický indikátor topných nákladů E-ITN 30.xx EX s externím senzorem

Indikátor topných nákladů E‑ITN 30.xx EX (EXNR) s externím senzorem je moderní elektronický přístroj určený k poměrovému rozdělování nákladů na teplo u domů s centrálním vytápěním. Indikátor topných nákladů E-ITN 30.xx EX (EXNR) s externím senzorem je plně dvoučidlový - měřením teploty otopného tělesa i teploty místnosti zajišťuje přesné měření spotřební hodnoty otopného tělesa. Oproti jednočidlovému indikátoru výrazně minimalizuje riziko takzvaných letních náměrů. Indikátor s externím senzorem je standardně vyráběn s rádiovým modulem (typ E-ITN 30.xx EX), případně na žádost bez rádiového modulu (typ E-ITN 30.xx EXNR).

Odečet údajů

Díky integrovanému rádiovému vysílači není vyžadována při odečtech naměřených hodnot přítomnost uživatele bytu a zároveň nedochází ke vstupu cizích osob do bytu.

Odečet naměřených dat může být prováděn pracovníkem rozúčtovací firmy s pomocí rádiové odečtové jednotky RFU 35 před domem.

Pokud požadujete on‑line informace každý den, může být odečet prováděn i systémem centrálních odečtů CRS 40 nainstalovaným v domě (platí pro E-ITN 30.2 EX (EXNR) s externím senzorem a 30.4 EX (EXNR) s externím senzorem).

Ochrana proti ovlivnění

Indikátor s externím senzorem je vybaven elektronickou plombou indikátoru s mechanickou plombou a elektronickou plombou externího senzoru rovněž s mechanickou plombou. Výrobní závod opouští indikátory zaplombovaném stavu a obě elektronické plomby jsou aktivovány.

Dojde‑li k porušení elektronické plomby indikátoru nebo elektronické plomby externího senzoru, přístroj uložídata porušení obou elektronických plomb do paměti a zároveň zablokuje zobrazení údajů na displeji indikátoru. Na displeji se zobrazí nápis oPEn, který signalizuje porušení jedné nebo případně dvou elektronických plomb.

Indikátor i nadále pokračuje v měření a vysílání naměřených dat. Informace o porušení elektronické plomby je k dispozici v datech vysílaných rádiovým modulem i datech dostupných přes IR rozhraní.

Použití

Doporučená oblast instalace na jednotrubkových horizontálních nebo vertikálních otopných soustavách a dvoutrubkových otopných soustavách s nejnižší střední projektovanou teplotou teplonosné látky tmin>= 35°C a nejvyšší střední projektovanou teplotou teplonosné látky tmax <= 105°C.

Technické údaje

Metoda indikace	dvousnímačová metoda
Podmínky registrace	teplota snímače na otopném tělese >= 23°C a teplotní rozdíl mezi střední teplotou teplonosné látky a teplotou okolí <= 5 K (dle normy EN 834:2013), odlišné podmínky pro registraci v letním období
Kalendářní funkce	v závislosti na typu indikátoru, viz. manuál
Zobrazení údajů	pětimístný LC displej + 2 speciální znaky
Odečet údajů	vizuálně, rádiové a infračervené rozhraní
Ochrana proti ovlivnění	průběžná kontrola, při pokusu o tepelné ovlivnění se indikátor přepne do jednosnímačového režimu elektronická plomba - při demontáži zaznamenání data manipulace elektronická plomba externího senzoru - při demotáži zaznamenání data manipulace
Zálohování dat	každodenní zálohování naměřených údajů včetně reálného času
Kontrola funkce	automatická, zvnějšku aktivovatelná a kontrolovatelná
Rozměry	indikátor 100 x 37 x 40 mm, senzor 21 x 37 x 45 mm
Napájení	lithiová baterie 3,0 V
Materiál	ABS + PC / Al - F22
Krytí	IP 42
Shoda s legislativou	ČSN EN 834

Technické údaje rádiové části

Provozní frekvence	868 MHz
Vysílací výkon	< 5 mW
Délka vysílání	v závisloti na typu indikátoru, viz. manuál
Dosah vysílaných dat	až 250 m (bez vstupu do domu, s doplňkovou panelovou anténou) Pozn.: veškeré kovové konstrukční prvky jako armování, výtahy, rozvodny atd. negativně ovlivňují dosah rádiového signálu.
Kodování dat	ano

Rozměrové náčrty

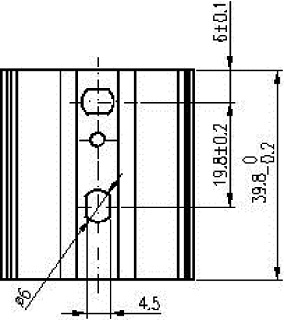

Typ základní desky
